ZZY型自力式壓力調節閥是不需要任何外加能 源，利用被調介質自身能量而自動調節的執行產品。

ZZY型自力式壓力調節閥由檢測執行機構、閥本 體、取壓管與閥前（后）接管組成。

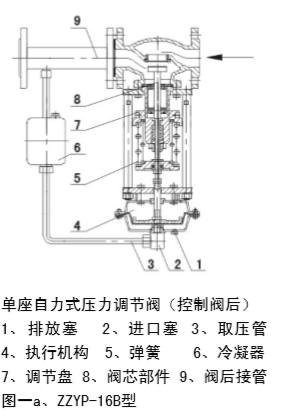

圖一a、用于控制閥后壓力的調壓閥，閥作用方 式為壓閉型。其作用原理如下： 介質由箭頭方向流入閥體，經閥座、閥芯節 流后輸出。另一路經取壓管（介質為蒸汽時加冷 凝器）被引入執行機構作用于膜片上，使閥芯隨 之發生相應的位移，達到減壓、穩壓的目的。如 閥后壓力增加，作用于膜片上的力增加，壓縮彈 簧，帶動閥芯，使閥門的開度減小，直至閥后壓 力下降至設定值為止．同理，如閥后壓力降低， 作用在膜片上的力減小，由于彈簧的反作用力， 帶動閥芯，使閥門的開度加大，直至閥后壓力上 升至設定值為止。

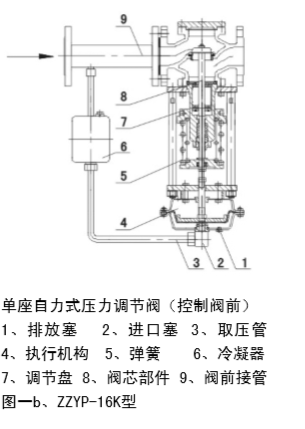

圖一b、用于控制閥前壓力的調壓閥，閥作用方 式為壓開型。其作用原理如下介質由箭頭方向流 入閥體，經閥座、閥芯節流后輸出。另一路經取 壓管（介質為蒸汽時加冷凝器）被引入執行機構 作用于膜片上，使閥芯隨之發生相應的位移，達 到泄壓、穩壓的目的。如閥前壓力增加，作用于 膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門 開度增大，直至閥前壓力下降至設定值為止。同 理，如閥前壓力降低作用在膜片上的力減小，由 于彈簧的反作用力，帶動閥芯，使閥門的開度減 小，直至閥前壓力上升至設定值為止。若閥前壓力小于設定值則該閥一直是關閉的。
